Laminador de tires de soldadura fotovoltaica

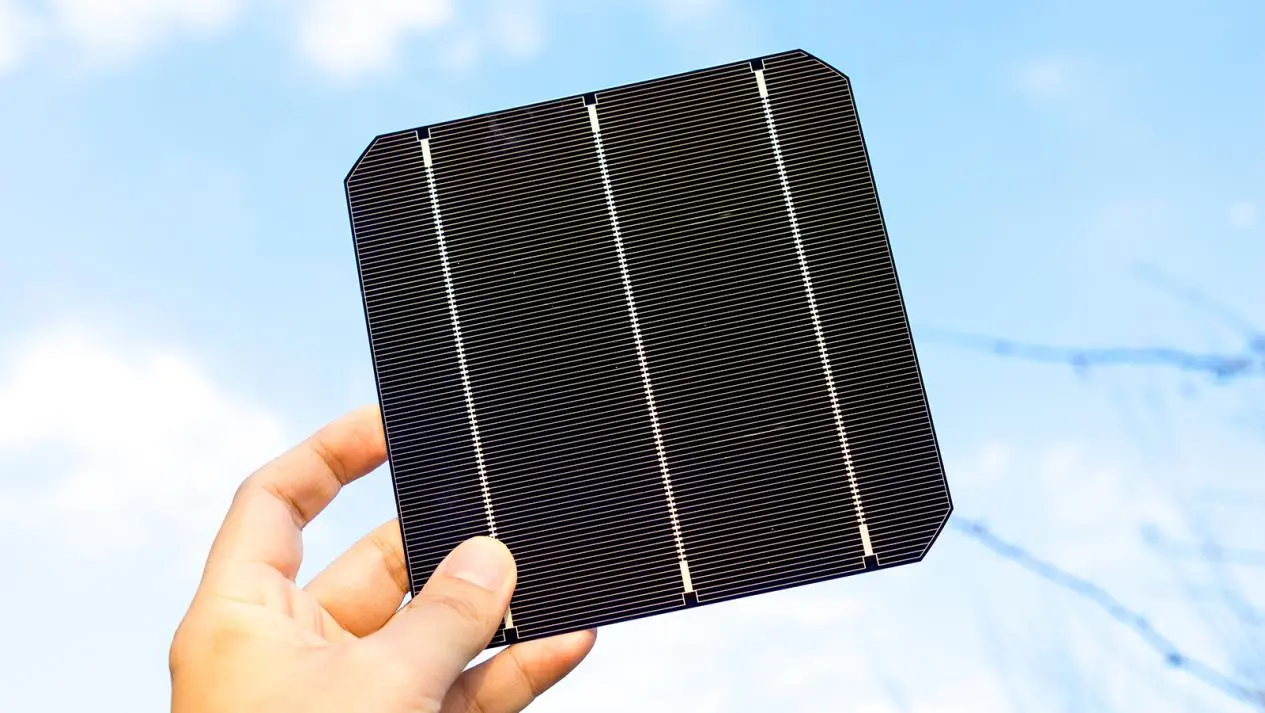

El laminador de tires de soldadura fotovoltaica de la Xina produït per la fàbrica GRM Rolling Mill és un producte especial de filferro pla utilitzat per connectar cèl·lules solars en mòduls fotovoltaics. Es compon de substrat de coure i recobriment superficial. El substrat de coure sol ser coure lliure d'oxigen d'alta puresa o coure vermell T2, amb un contingut de coure ≥ 99,99% i una conductivitat ≥ 98%. Té una bona conductivitat i una certa força, que pot garantir una transmissió de corrent eficient.

Envieu la consulta

Descripció del producte

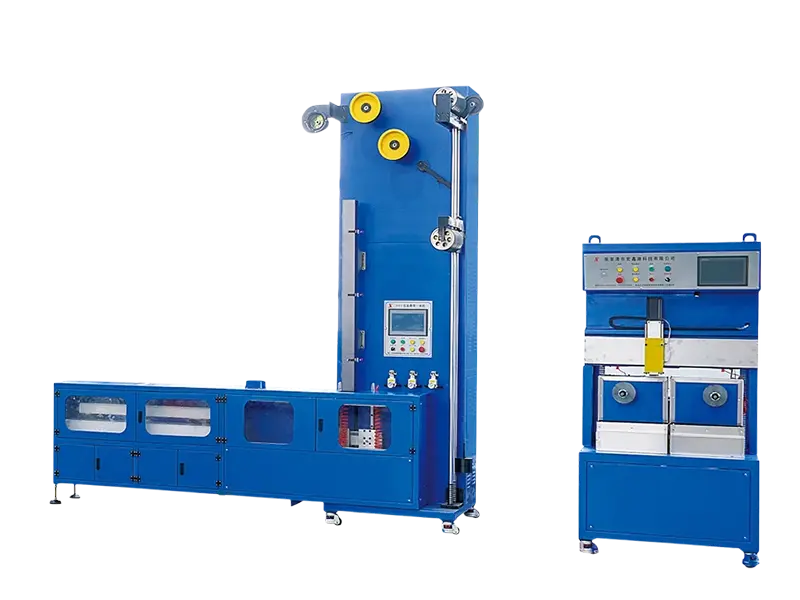

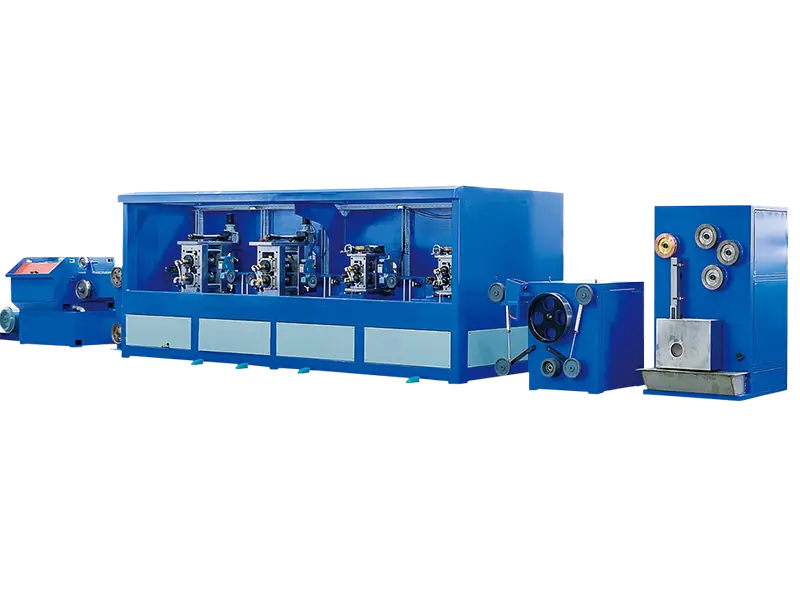

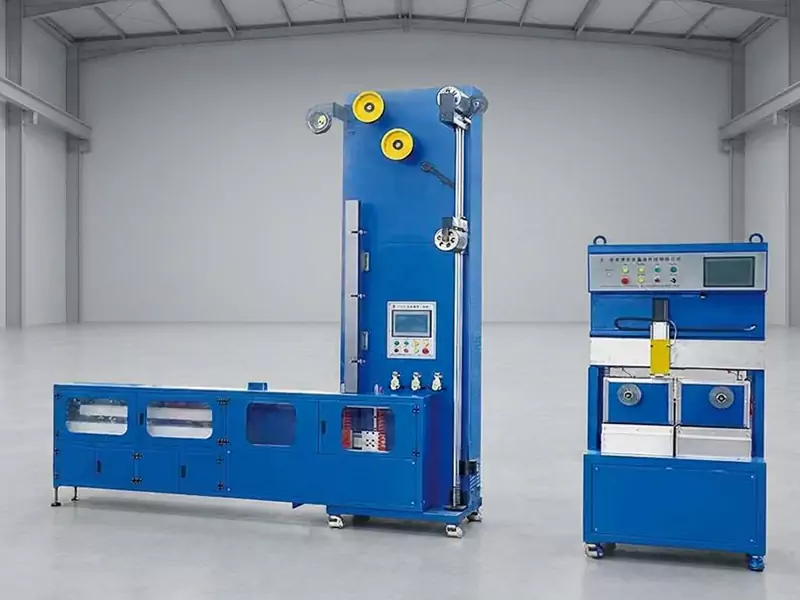

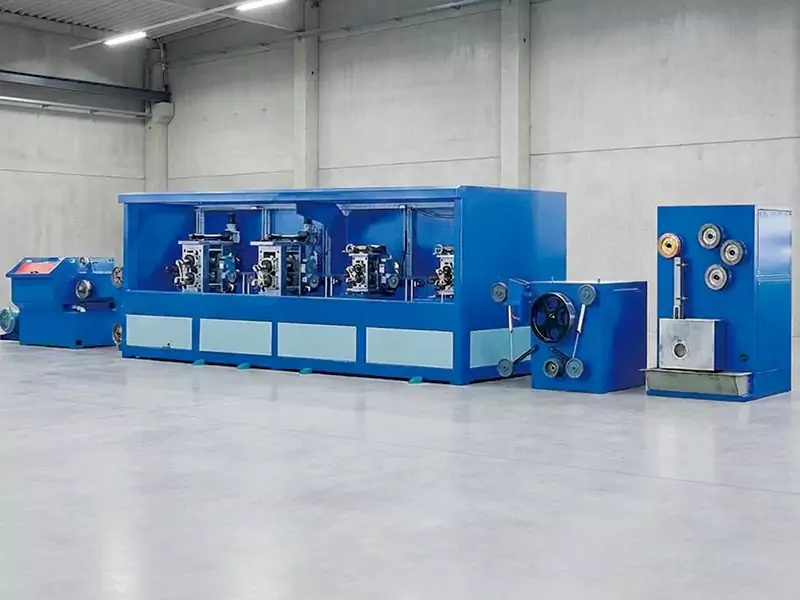

La duradora màquina de laminació de tires de soldadura fotovoltaica del proveïdor GRM Rolling Mill, la màquina integrada desenvolupada de manera independent per la nostra empresa, és un equip intel·ligent d'alta gamma especialment dissenyat per a la indústria fotovoltaica. Integra mòduls funcionals bàsics com ara el sistema de tendido de cables totalment automàtic, laminació de precisió de múltiples passades, control intel·ligent de tensió, recuit continu i bobinat de doble estació.

Com a màquina integrada de barres d'alta velocitat i alta precisió líder en la indústria, aquest equip pot realitzar la producció integrada de procés complet des de matèries primeres de coure de ¢ 3 mm fins a productes acabats (amplada de 3 ~ 8 mm, gruix de 0,2 ~ 0,45 mm), amb una velocitat màxima de funcionament de 250 m/min, que s'ajusta perfectament als estrictes requisits de fabricació de mòduls fotovoltaics a gran escala i alta precisió. estabilitat.

Flux típic del procés

1. Procés d'enrotllament de filferro pla (aplicable a la màquina integrada de cinta convexa de soldadura fotovoltaica)

Filferro de pagament - trefilatge multimode - calandrat de precisió - detecció i control en línia - dibuix monomode - desmuntatge CNC - estanyat d'alta velocitat - recuit continu (protecció de nitrogen) - bobinatge de tensió constant

Paràmetres tècnics

Productes de cinta fotovoltaica	Paràmetre	Indústria Estàndard	Una altra empresa	GRM
Interconnexió estàndard PV Cinta	Gruix del recobriment	±5μm	25 ± 5 μm	25±3μm
	Gruix del producte acabat	20,01 mm	20.015 mm	20,01 mm
	Amplada del producte acabat	± 0,05 mm	± 0,05 mm	± 0,05 mm
	Resistència a la tracció	≥110Mpa	≥150Mpa	≥170Mpa
	Elongació	≥15%	≥25%	≥25%
	Força de rendiment	≤70Mpa	≤70Mpa	62,68Mpa
	Corba de la falç	≤5 mm/m	≤4 mm/m	≤4 mm/m
	Resistivitat	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Resistència a l'envelliment	-	-	DH2000

Avantatges tècnics

Alta precisió: tolerància de gruix de ± 0,01 mm, adaptant-se als estrictes estàndards de les tires de soldadura fotovoltaica

Alta eficiència: laminació d'alta velocitat de 250 m/min, laminadora de tires de soldadura fotovoltaica d'alta qualitat proporcionada

Adaptació multimaterial: compatible amb coure, aliatge d'alumini, etc., forta escalabilitat

Rugositat superficial Ra≤0,2μm (redueix el risc d'esquerdes de la bateria)

Aplicacions típiques:

• Camp fotovoltaic: producció massiva de cintes i barres de soldadura fotovoltaiques per ajudar els components a conduir l'electricitat de manera eficient.

• Processament personalitzat de barres de forma especial (secció transversal triangular/trapezoïdal)

• Indústria electrònica: processament de cable pla d'alta precisió, apte per a transformadors, inductors i altres components

Disseny personalitzat i servei postvenda

• Servei personalitzat: es poden ajustar paràmetres com el nombre de passades, el material del motlle i la velocitat de dibuix segons les necessitats específiques dels clients.

• Actualització d'equips: admet l'addició de mòduls d'aprovació en l'etapa posterior per satisfer les necessitats d'ampliació de capacitat o actualització del procés.

• Cost de manteniment: com més passades, més alts són els costos de motlle i manteniment, però l'eficiència del processament únic es millora significativament. Es recomana fer una elecció raonable en funció de l'escala de producció.

Benvingut a posar-se en contacte amb nosaltres i a conèixer més informació sobre el laminador de tires de soldadura fotovoltaica!
