Màquina de cinta solar fotovoltaica

Solucions de fabricació de cinta solar fotovoltaica i filferro MBB

GRM ofereix solucions completes de fabricació per aCinta d'interconnexió fotovoltaica, cinta de barra colectora fotovoltaica i producció de cable rodó MBB. La nostra cartera d'equips inclou sistemes de laminació de precisió, recuit, estanyat, tractament de superfícies i bobina automàtica, donant suport a la producció de conductors d'alt rendiment per a mòduls fotovoltaics moderns.

Dissenyades per a una qualitat estable, un control dimensional precís i un funcionament fiable a llarg termini, les solucions GRM ajuden els fabricants a satisfer la creixent demanda de tecnologies d'interconnexió de cèl·lules solars d'alta eficiència.

Solucions completes d'equips per a conductors solars

1

Cinta d'interconnexió fotovoltaica

2

Barra de bus PV

3

Cable rodó MBB

Cinta d'interconnexiótransfereix corrent entre cèl·lules solars,cinta de barra colectorarecull i lliura corrent a la caixa de connexió, mentre queMBB fil rodópermet una major eficiència del mòdul reduint les pèrdues d'ombrejat.

Aquests conductors tenen un paper crític en la sortida de potència, la fiabilitat i el rendiment del mòdul a llarg termini.

Com es fabriquen els conductors solars

GRM ofereix solucions completes de producció per a la fabricació de conductors solars. L'equip GRM cobreix el flux de treball de fabricació complet, des de la laminació i recuit de precisió fins a la preparació de material de coure en llaunat i bobinat fins a productes acabats de cinta fotovoltaica i filferro MBB.

El procés de producció integrat garanteix una precisió dimensional, una qualitat de recobriment estable i una alta eficiència de producció.

1

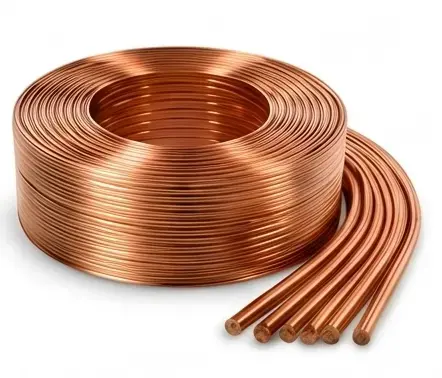

Material de coure en brut

Vareta de coure d'alta puresa com a matèria primera

Vareta de coure

Fil de coure

→

2

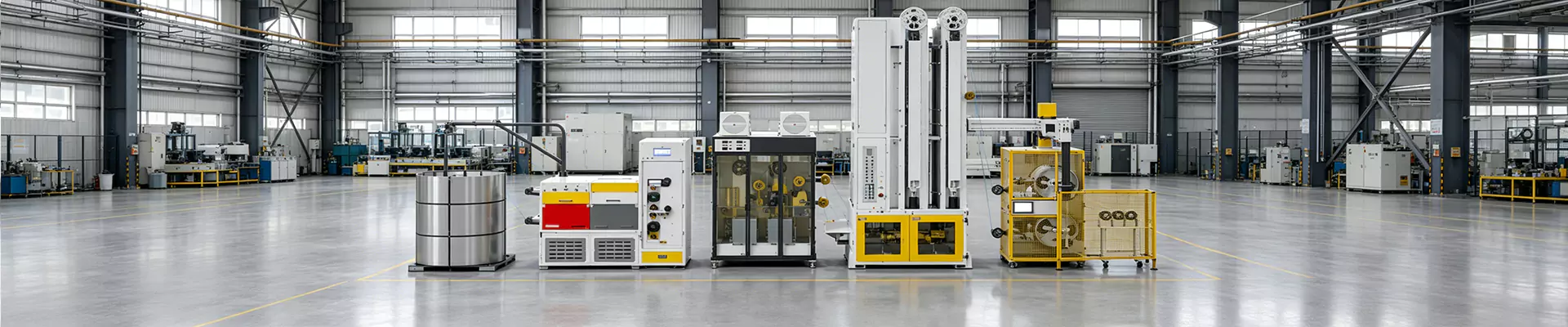

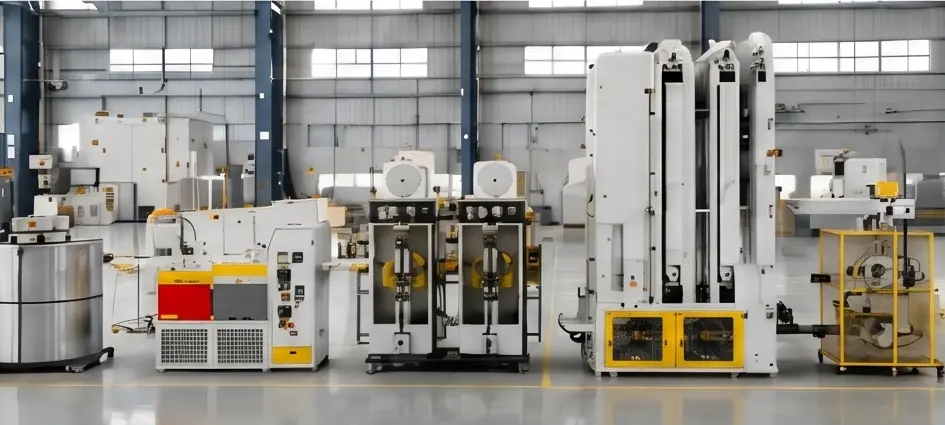

Equips de fabricació GRM

Línia de producció completa per al conformat de precisió, recuit i bobinat

Rodant
Molí

Recuit
Forn

Superfície
Tractament

Enrotllament
Sistema

Elèctric
Control

→

3

Conductors solars

Cinta fotovoltaica d'alta precisió i cable rodó MBB

Cinta PV

(Cinta d'interconnexió / Cinta de barra de bus)

Cable rodó MBB

(φ0,20-0,25 mm)

→

4

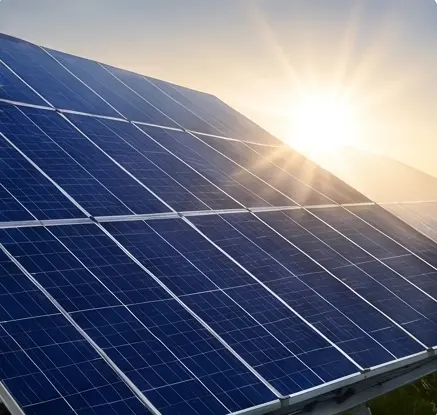

Mòdul solar

S'utilitza en mòduls solars d'alta eficiència

TOPCon
Mòduls

HJT
Mòduls

Comparació de productes.

01

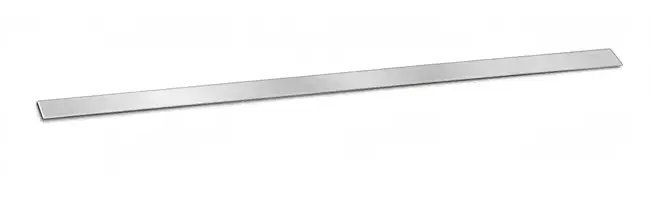

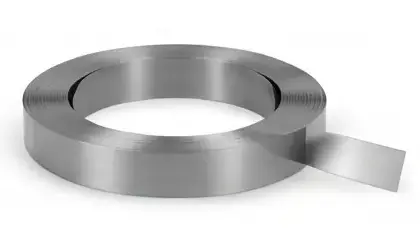

Cinta d'interconnexió fotovoltaica

(Cinta de pestanyes)

Funció

Connexió cel·lular

Amplada

0,3 – 1,6 mm

Gruix

0,10 – 0,25 mm

Aplicació

Cadena de cèl·lules

+

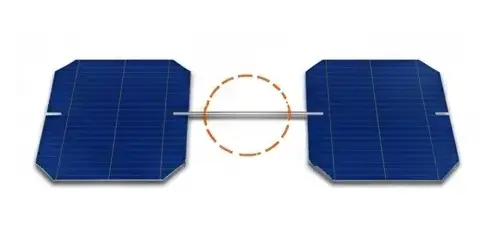

Connecta les cel·les adjacents a través de la cadena de mòduls.

Avantatge clau

Connexió de cèl·lula a cèl·lula fiable amb alta soldabilitat i excel·lent conductivitat.

02

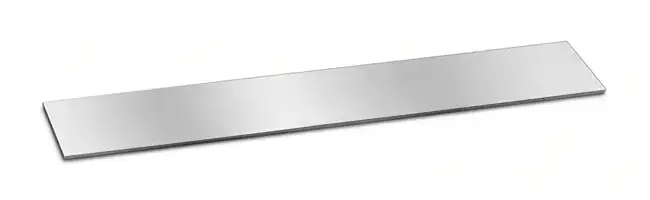

Cinta de barra colectora PV

(Cable d'autobús)

Funció

Col·lecció actual

Amplada

3,0 – 8,0 mm

Gruix

0,20 – 0,50 mm

Aplicació

Sortida del mòdul

+

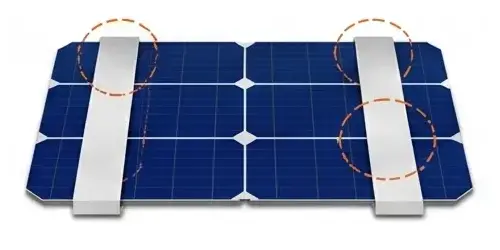

Recull el corrent de les cèl·lules interconnectades i es transfereix a la caixa de connexió.

Avantatge clau

Baixa resistència i alta capacitat de transport de corrent per a la màxima potència de sortida.

03

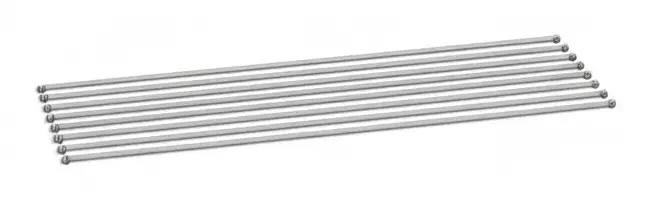

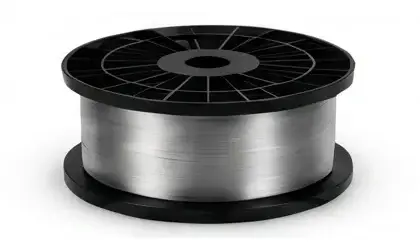

Cable rodó PV MBB

Funció

Connexió de barres múltiples

Diàmetre

φ0,20 – 0,26 mm

Gruix

–

Aplicació

Mòduls d'alta eficiència

+

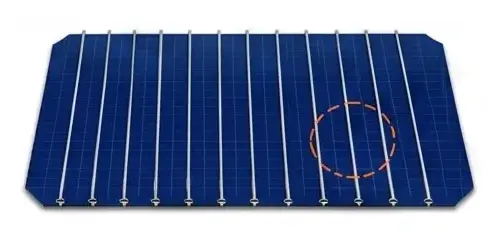

Soldat a la superfície cel·lular per reduir l'ombra i millorar l'eficiència.

Avantatge clau

Reducció de la pèrdua d'ombra i millor utilització de la llum per a una major eficiència del mòdul.

La cinta fotovoltaica i el cable rodó MBB s'utilitzen àmpliament en la producció de mòduls fotovoltaics d'alta eficiència. Amb la ràpida adopció de les tecnologies de cèl·lules TOPCon, HJT i BC, els fabricants requereixen conductors amb major precisió, millor soldabilitat i rendiment elèctric millorat.

L'equip GRM admet la producció de conductors solars utilitzats en:

Confiança dels líders del sector

L'equip GRM s'ha subministrat als principals fabricants de cintes fotovoltaiques i conductors solars a la Xina i als mercats estrangers. A través d'anys de cooperació amb socis de la indústria, GRM ha acumulat una àmplia experiència en laminació de conductors, recuit, estanyat i optimització de processos.

Les nostres solucions de màquines de cinta solar fotovoltaica donen suport als fabricants que produeixen conductors per a mòduls solars d'alta eficiència i ajuden els clients a millorar la productivitat, la coherència del producte i la fiabilitat operativa a llarg termini.

Inicieu el vostre projecte de producció solar fotovoltaica

Tant si esteu entrant a la indústria dels conductors fotovoltaics com si esteu ampliant la vostra capacitat de producció, GRM ofereix solucions completes d'equips, experiència en processos i suport tècnic a llarg termini.

Contacta amb GRM per aun personalitzatSolució de fabricació de cinta fotovoltaica o filferro MBB.

20+

Anys

Experiència de rodatge de precisió

Àmplia experiència en equips de laminació, recobriment i fabricació de conductors de precisió.

10+

Patents

Tecnologia patentada

Múltiples tecnologies patentades per a processos de laminació de precisió, control de tensió i tractament de superfícies.

100+

Línies instal·lades

Referències de la indústria

Confia en els principals fabricants de cintes fotovoltaiques i conductors solars a tot el món.

24/7

Suport tècnic

Servei de Cicle de Vida

Suport integral des de la instal·lació i la posada en marxa fins a les actualitzacions i l'optimització.

Preguntes freqüents

1. Què és la cinta PV?

La cinta fotovoltaica és un conductor pla de coure recobert de soldadura i que s'utilitza per connectar cèl·lules solars dins dels mòduls fotovoltaics.

2. Quina diferència hi ha entre la cinta d'interconnexió i la cinta de barres?

La cinta d'interconnexió connecta les cèl·lules solars, mentre que la cinta de la barra colectora recull i transfereix el corrent elèctric a la caixa de connexió.

3. Què és el cable rodó MBB?

El cable rodó MBB s'utilitza en mòduls solars de barres múltiples per reduir les pèrdues d'ombra i millorar l'eficiència dels mòduls.

4. Quin equip es requereix per fabricar cinta fotovoltaica?

Una línia de producció de cintes fotovoltaica completa inclou normalment sistemes de laminació, recuit, estanyat, control de tensió i bobinat.

5. Pot una línia de producció produir diferents mides de cintes?

Sí. Els sistemes GRM es poden configurar per a una producció flexible i un canvi ràpid de producte.
