Línia de dibuix i laminació integrada per a filferro pla de coure de precisió

La línia integrada de dibuix i laminació de GRM per a filferro pla de coure de precisió és una solució de producció de filferro pla de coure personalitzada que integra trefilatge, laminació de precisió, mesura en línia i presa automàtica en un procés continu. Dissenyada per a conductors de transformadors, fabricació de conductors CTC, filferro rectangular esmaltat i producció de cable pla de motor EV, la línia aconsegueix velocitats de fins a 400 m/min. Aquest sistema integrat millora l'eficiència i redueix la manipulació de materials.

Envieu la consulta

Descripció del producte

La línia integrada de dibuix i laminació de GRM combina trefilatge, laminació de precisió, mesurament en línia i presa automàtica en un sol procés de producció continu. El sistema està dissenyat per a la fabricació de filferro pla de coure d'alta precisió utilitzat en aplicacions de cable magnètic, conductor de transformador, conductor CTC i motor EV.

La línia de producció integrada de filferro pla GRM està dissenyada per a continuprocessament de filferro de coure en conductors plans de precisióamb una tolerància dimensional estricta i una qualitat superficial excel·lent.

En integrar els processos de dibuix i laminació en un sol sistema de producció, la línia millora significativament l'eficiència de la producció alhora que redueix la manipulació manual i manté una consistència estable del producte durant cicles de producció llargs.

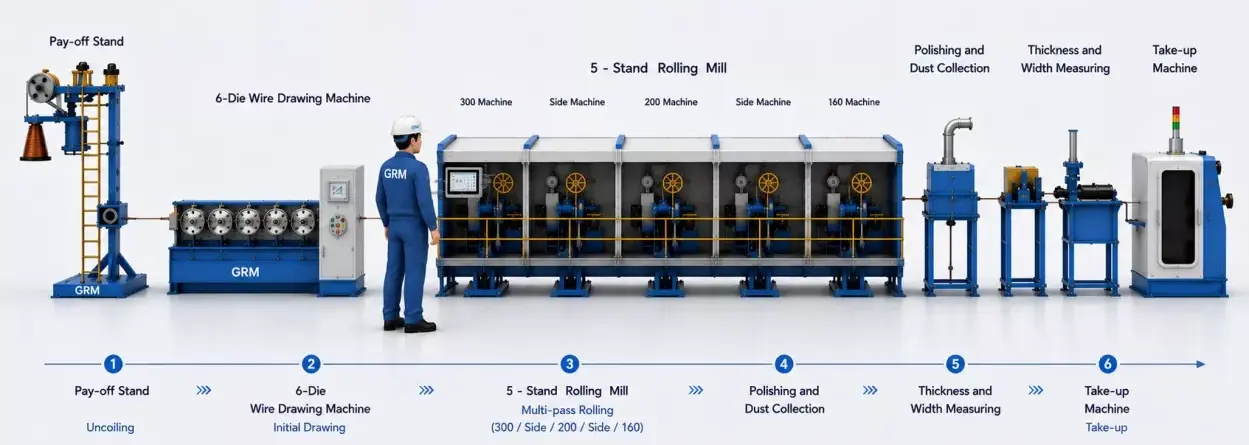

production line

Disseny flexible i eficient

Stand de pagament de bobina vertical: 1 conjunt

Màquina de dibuix de sis matrius DLF6D/500: 1 conjunt

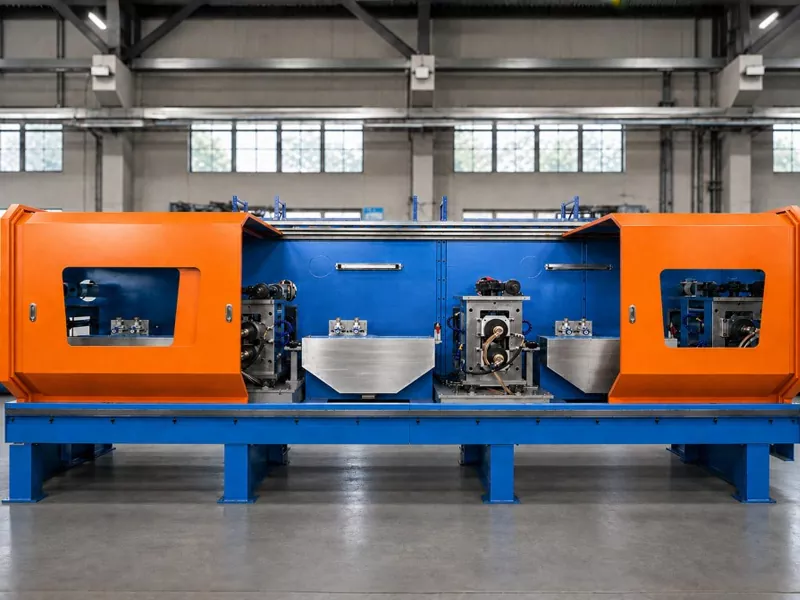

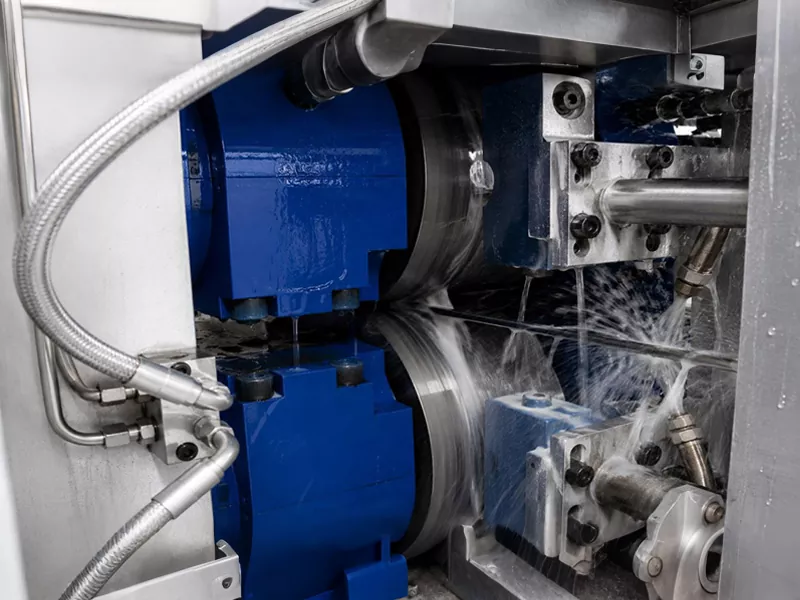

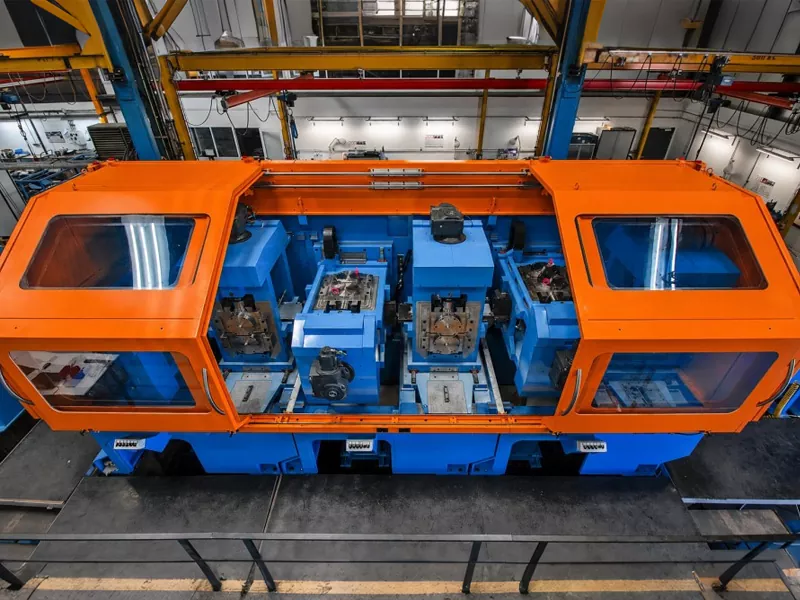

Laminadora de precisió de dos rotlles: 3 conjunts

Laminadora lateral: 2 conjunts

Dispositiu de poliment i recollida de pols en línia: 1 conjunt

Dispositiu de mesura de gruix i amplada en línia: 1 conjunt

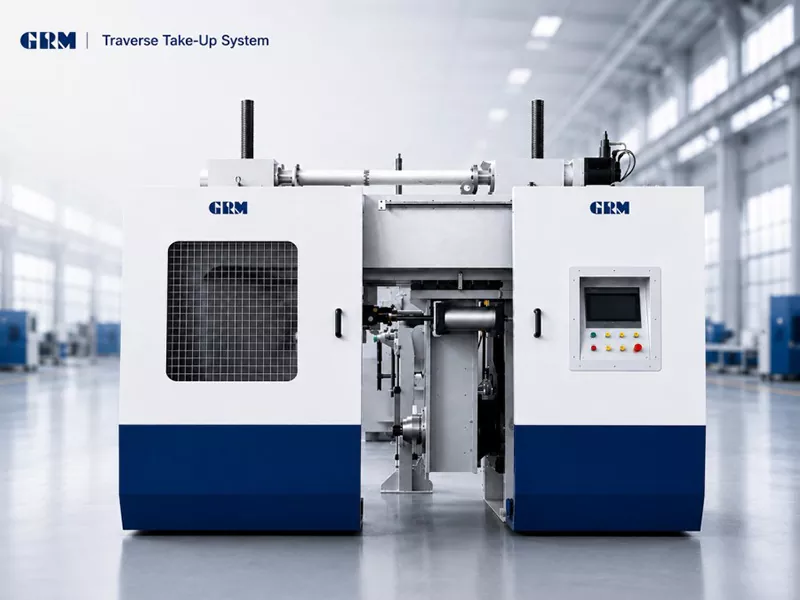

Màquina de recollida transversal: 1 conjunt

Línia completa per a la producció de filferro de coure

La línia integrada de dibuix i laminació per a filferro pla de coure de precisió està dissenyada per exigir una alta precisió dimensional en la producció de conductors elèctrics. Amb una velocitat màxima de 400 m/min, és molt adequat per a la fabricació contínua a gran escala de filferro pla de coure.

En comparació amb els processos de laminació autònoms convencionals, la línia integrada elimina la manipulació de materials intermedis i assegura una consistència dimensional superior durant tota la producció.

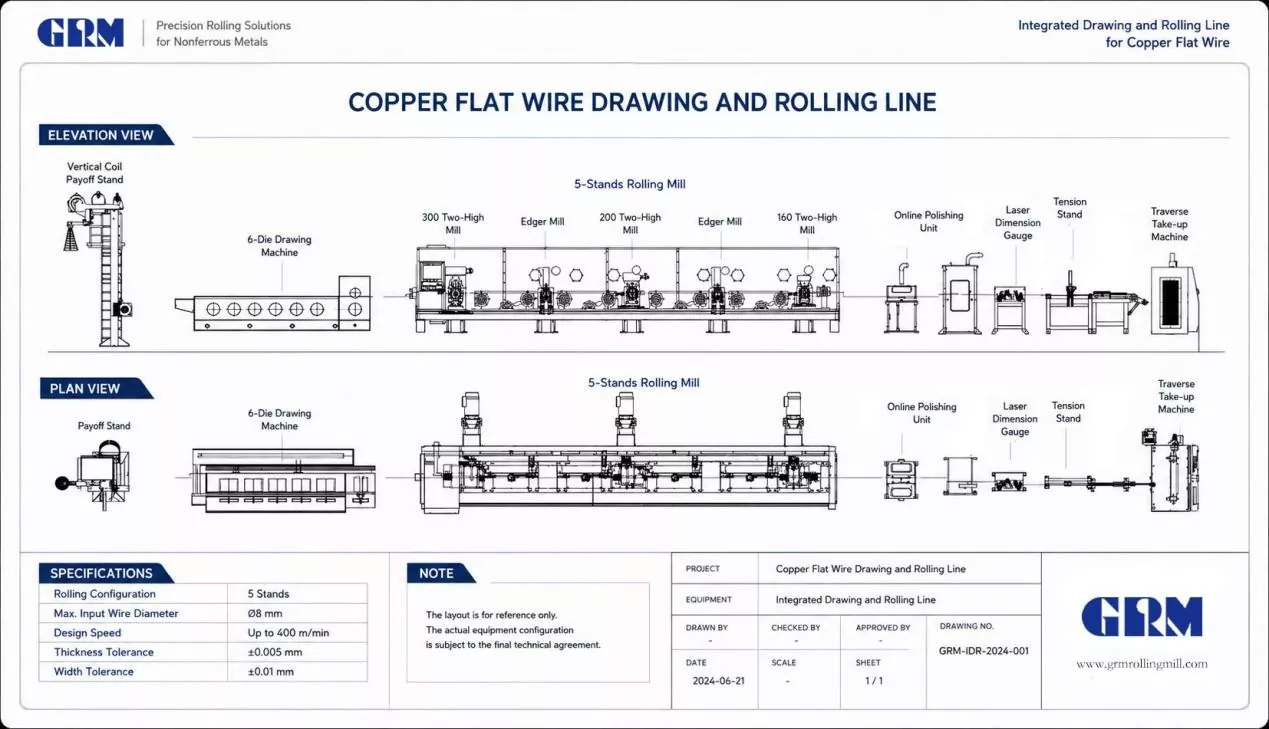

line process

* El procés de la línia de producció es pot personalitzar segons les dimensions del producte del client

ESPECIFICACIONS TÈCNIQUES

Configuració Laminadora de 5 estands		GRM
Primer molí de dos alts	Ø mm	300
First Edger mil	Ø mm	155
Segon molí de dos alts	Ø mm	200
Segon tallador mil	Ø mm	155
Tercer Molí de dos alts	Ø mm	160
Velocitat de disseny	m/min	400
Cable Intel màxim	Ø mm	8
Toleràncies acabades	mm	gruix: ± 0,005 amplada: ± 0,01
Interval típic de mida de cable pla acabat	mm	gruix: 2,0-12 amplada: 0,5-4,0

Aplicacions típiques

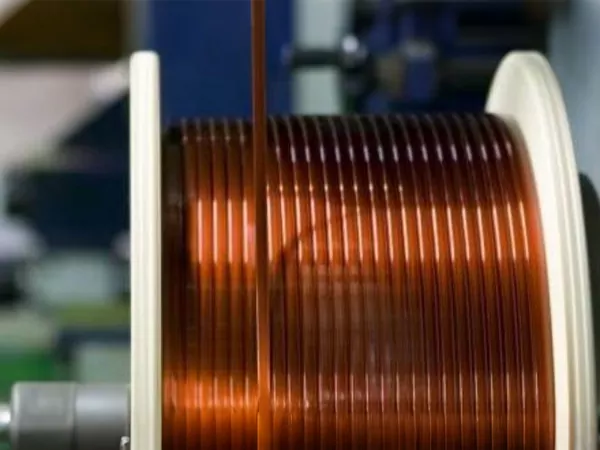

Fil d'imant rectangular esmaltat

CTC Conductor de transposició contínua

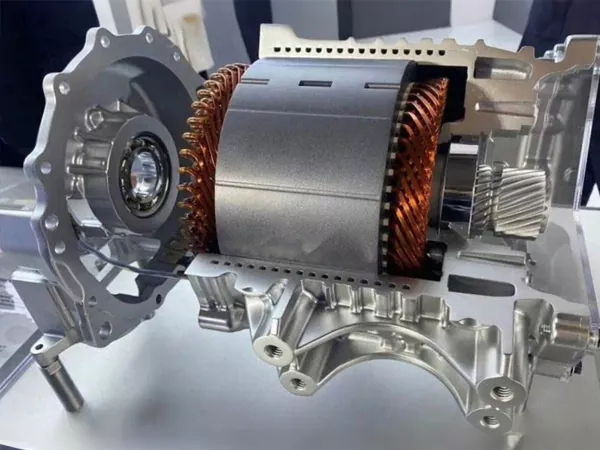

Conductor de forquilla del motor EV

Producció de cable pla de motor EV

Preguntes freqüents

1. Aquesta línia de producció pot fabricar filferro pla de coure per a aplicacions de transformadors?

Sí, la línia està dissenyada per produir filferro pla de coure d'alta precisió per a conductors de transformadors, cable magnètic i altres aplicacions elèctriques.

2. Es pot personalitzar la línia de dibuix i laminació integrada per al cable pla de coure de precisió?

Sí, GRM ofereix solucions de línia de producció personalitzades basades en el material d'entrada, les dimensions del cable acabat i els requisits de producció.

3. Quina precisió pot aconseguir el procés de laminació de precisió?

El sistema pot aconseguir una tolerància de gruix de fins a ± 0,005 mm i una tolerància d'amplada de fins a ± 0,01 mm per a la producció de filferro pla de coure de precisió.

4. Per què triar una línia de dibuix i laminació integrada en lloc de màquines separades?

La línia de producció integrada de filferro pla de coure millora l'eficiència, redueix la manipulació del material i garanteix una consistència més estable del producte.

Esteu buscant una solució personalitzada de producció de filferro pla de coure?

GRM ofereix solucions d'enginyeria completes basades en les vostres especificacions del material, les dimensions del cable acabat i els requisits d'aplicació aigües avall.

Poseu-vos en contacte amb el nostre equip d'enginyeria per obtenir una consulta tècnica i un disseny personalitzat de línies de producció.
