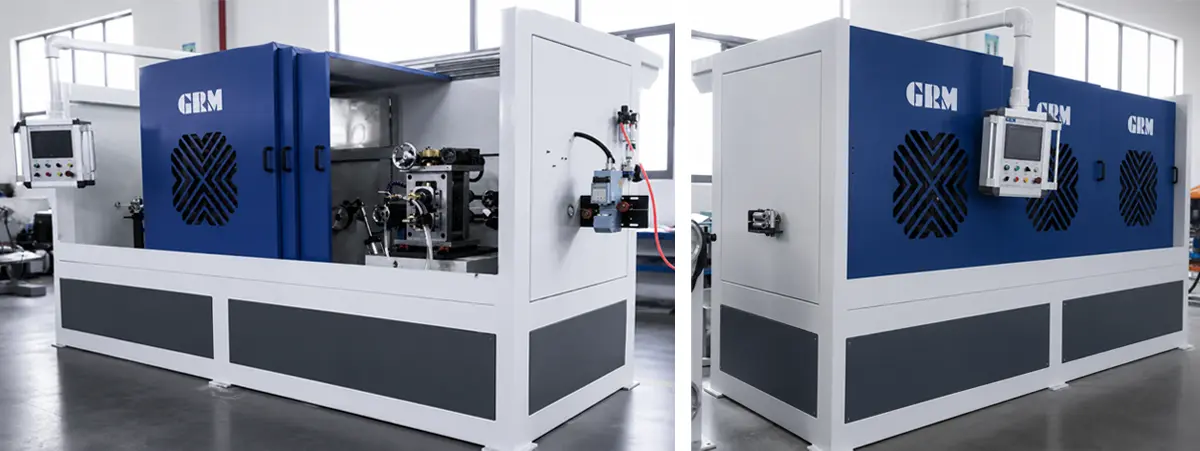

Unitat Micro Rolling de filferro rectangular

La unitat de laminació de filferro rectangular GRM està dissenyada per a un enrotllament de precisió de filferro metàl·lic rodó fi en filferro rectangular d'alta precisió mitjançant un procés continu de laminació en fred de múltiples passades.
El sistema està desenvolupat per produir filferro rectangular fi per a bobines en miniatura, conductors de bobinat de precisió, components de filferro pla de guia mèdica, elements conductors del sensor i altres peces metàl·liques microperfilades que requereixen dimensions estables i condicions de superfície netes.
Com a fabricant especialitzat d'equips de laminació de precisió, GRM ofereix solucions de micro laminació personalitzades per a filferro de coure, filferro d'aliatge i altres materials metàl·lics fins segons diferents requisits de producció.

Envieu la consulta

Descripció del producte

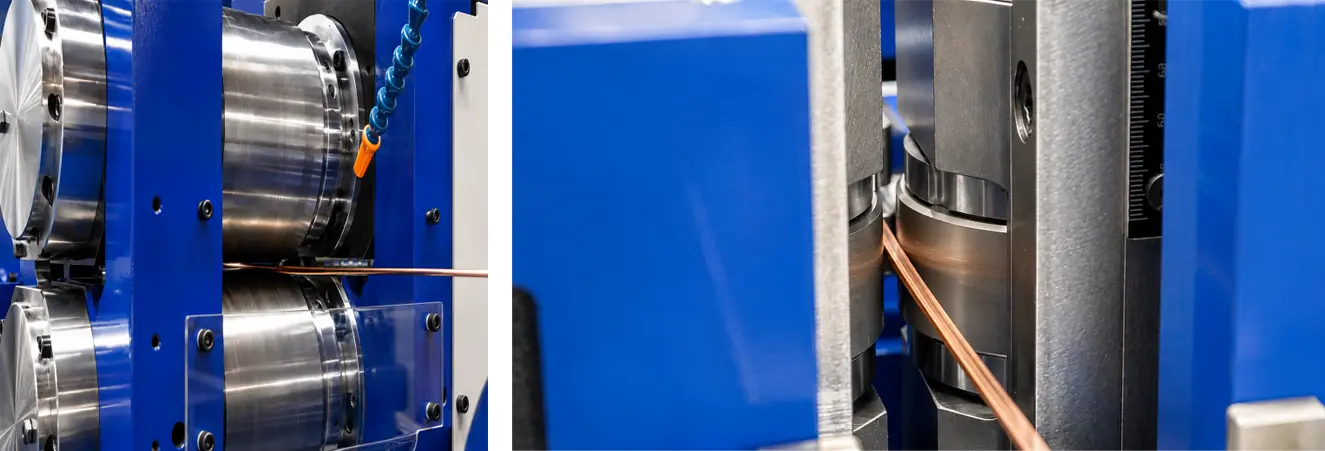

La unitat de rodatge GRM Micro està dissenyada per a la conversió contínua de filferro rodó fi encable rectangular de precisióamb un rang de gruix estret i una relació d'amplada a gruix elevada.

El procés de producció integra el pagament actiu, la deformació de rodatge de múltiples passades, la sincronització de tensió, la inspecció dimensional en línia, el sistema de neteja opcional i el bobinat de bobina de precisió en una seqüència de producció contínua.

En comparació amb els grans equips de laminació convencionals, el sistema de micro laminació està desenvolupat específicament per a conductors de mida petita on la repetibilitat dimensional, l'estabilitat de la reducció i la qualitat de la superfície influeixen directament en els processos de conformació, bobinat i muntatge aigües avall.

Capacitat de producció

L'equip és adequat per a la fabricació de filferro rectangular ultra fi i microconductors plans amb un estricte control de tolerància per a aplicacions de precisió d'alt valor.

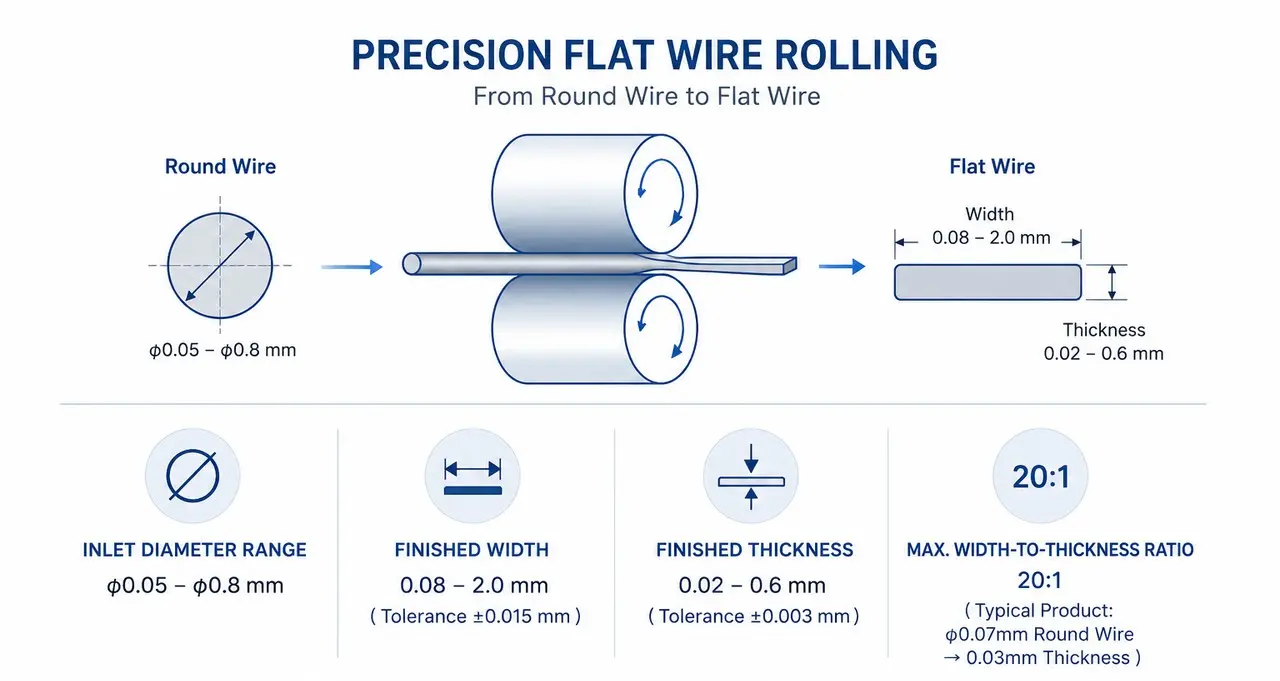

Paràmetres tècnics

Element tècnic	Especificació / Dades disponibles
Diàmetre del cable d'entrada	0,05-0,8 mm
Amplada acabada	0,08-2,0 mm
Gruix acabat	0,02-0,6 mm
Relació màxima amplada/gruix	20:1.
Disseny mecànic velocitat màxima	200 m/min.
Refrigeració i lubricació	Refrigeració per aspersió amb sistema de circulació de filtració
Sistema de control	Interfície d'operació HMI amb monitorització de la producció en temps real
Configuració de la màquina	Personalitzat segons els requisits del projecte

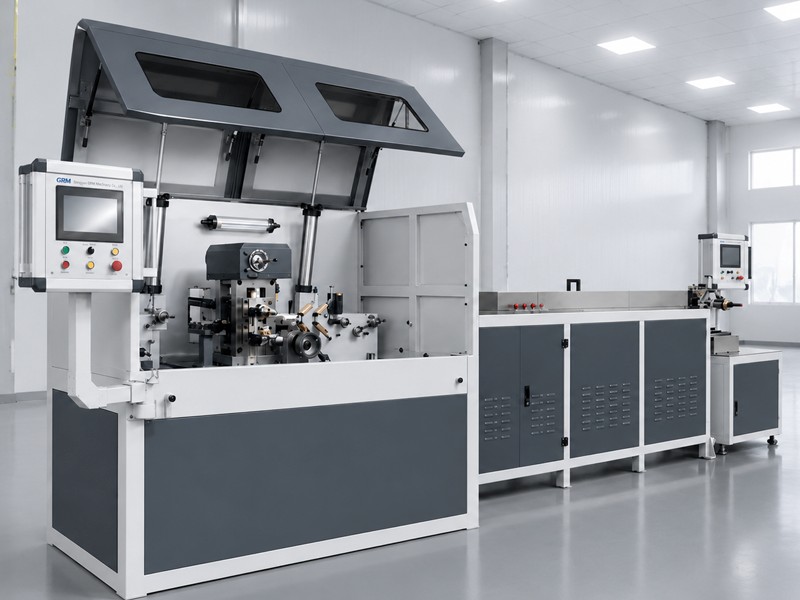

Flux de producció estàndard

Retribució activa
Laminador GRM160
Ballarina després del laminador
Inspecció en línia
Laminador GRM90
Neteja + assecat en línia (opcional)
Spooler

Sistema de control intel·ligent

Sistema d'operació HMI centralitzat per a un control complet de la línia
Supervisió en temps real de la velocitat de laminació, tensió i estat de producció
Accés d'ajust ràpid per a la correcció de paràmetres de rodament
Visualització visual de la seqüència completa del procés de producció

Aplicacions

La unitat Micro Rolling de filferro rectangular s'utilitza àmpliament en les indústries que requereixen conductors rectangulars fins d'alta precisió.

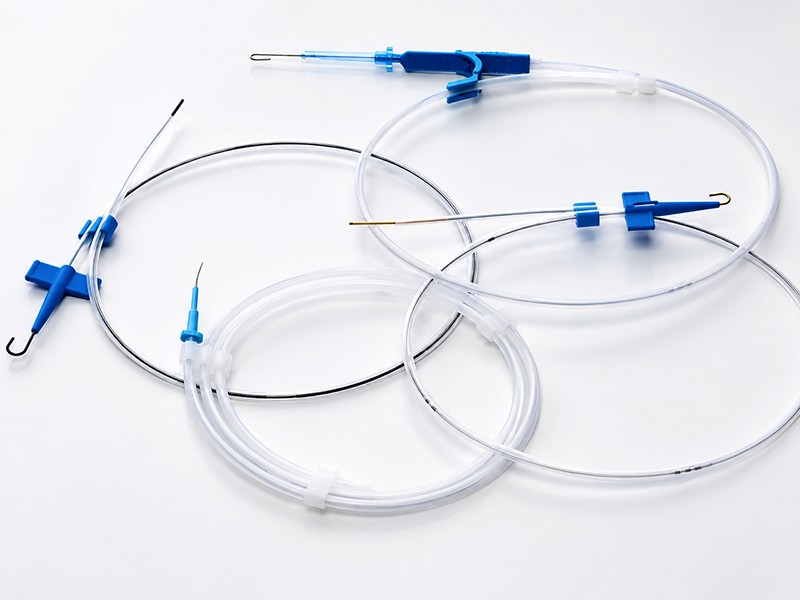

Filferro pla de guia mèdica

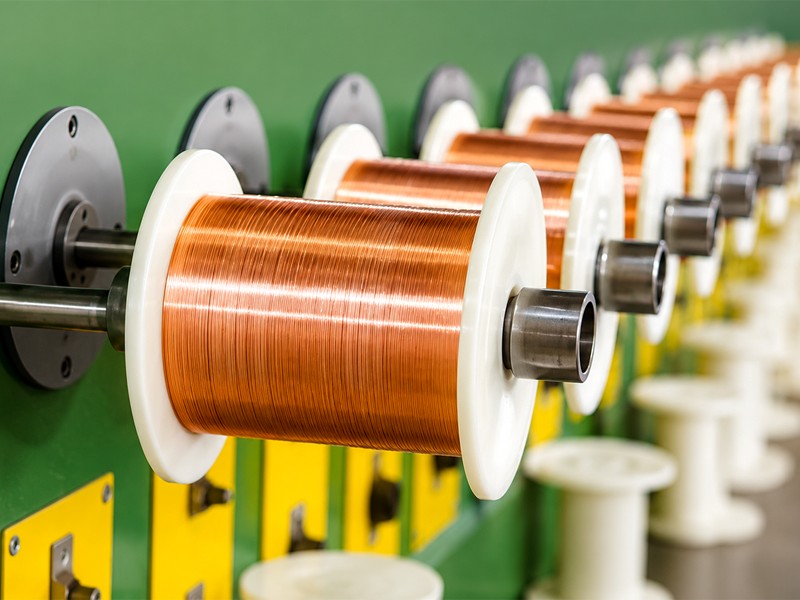

Conductors de bobinat del transformador en miniatura

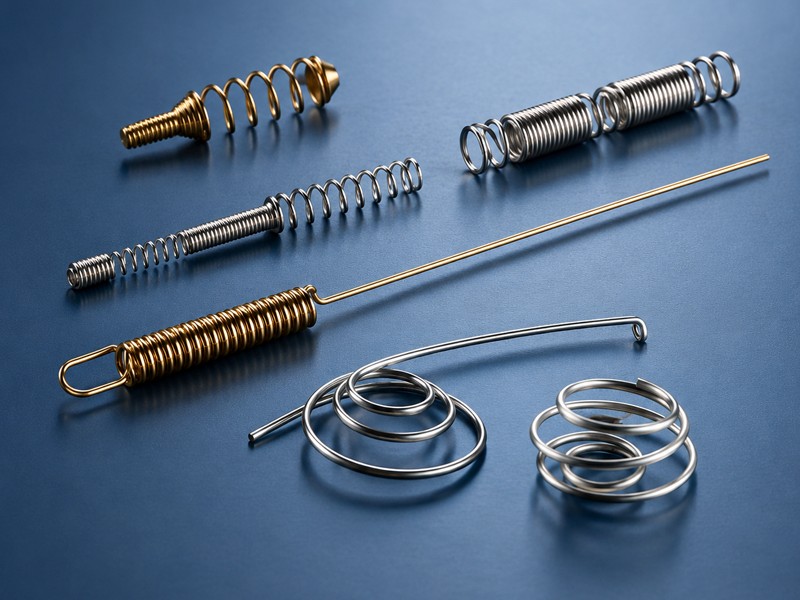

Components de molla conductors de precisió

Elements conductors del sensor

Producció de conductors d'aliatge d'alt valor

Preguntes freqüents per als equips d'adquisició i enginyeria

Pregunta	Respon
Quin material pot processar la màquina?	La font proporcionada esmenta específicament el filferro rodó de coure. Altres materials s'han de revisar per grau, duresa i programa de reducció.
Es pot personalitzar la línia?	Sí. GRM pot personalitzar el disseny de la línia, els punts d'inspecció, les especificacions de recepció i els sistemes auxiliars després de rebre la gamma de productes objectiu.
Quina informació es requereix per a la cotització?	Material, diàmetre del cable d'entrada, amplada/gruix acabat, tolerància, velocitat de producció, tipus de bobina, espai disponible i estàndards requerits.
La línia inclou neteja en línia?	Sí, el procés descrit inclou la neteja en línia, l'assecat i la filtració de líquid per polvorització.
Pot GRM oferir una solució clau en mà?	Sí. GRM pot proporcionar una línia de producció personalitzada, una proposta tècnica, un lliurament, una guia d'instal·lació, una posada en marxa i un suport de formació.
Quins paràmetres encara necessiten confirmació?	Força de rodament, potència instal·lada, dimensions de la línia, pes de l'equip, versió final dels estàndards, termini de lliurament i procediment d'acceptació.
