Com es beneficia la producció de filferro rodó MBB de la màquina de cinta solar fotovoltaica?

Dins d'una moderna instal·lació de fabricació de cèl·lules solars, s'està dibuixant, recuit i recobert amb una capa de soldadura precisa un fil de coure prim, amb prou feines més gruixut que un cabell humà. Es tracta del cable rodó MBB (Multi-Busbar), la interconnexió crítica que transportarà el corrent des de milers de cèl·lules fotovoltaiques individuals fins a la vora del panell solar. La producció d'aquest cable és una meravella de l'enginyeria de precisió, on les toleràncies es mesuren en micres i la consistència no és negociable. Qualsevol desviació en el diàmetre, el gruix del recobriment o les propietats mecàniques poden reduir l'eficiència de tot el panell solar. Aquest és el món exigent de la fabricació d'interconnexió fotovoltaica, i és aquí on la màquina solar fotovoltaica de cinta demostra el seu valor essencial.

ElMàquina de cinta solar fotovoltaicaés un equip de producció especialitzat que integra múltiples processos en una única línia contínua. Estira el cable, controla la seva resistència a la tracció mitjançant el recuit i aplica un recobriment de soldadura uniforme. La introducció d'una màquina de cinta solar fotovoltaica en una línia de producció de filferro rodó MBB no és només una millora incremental; és una transformació. Els controls de precisió de la màquina redueixen la variació del diàmetre, el seu sistema de recuit avançat garanteix propietats mecàniques consistents i la seva tecnologia de recobriment ofereix un gruix de soldadura uniforme en tota la longitud del cable. Aquestes millores es tradueixen directament en un cable rodó MBB de major qualitat, que al seu torn condueix a panells solars més eficients i costos de producció més baixos. Aquest article explorarà les maneres específiques en què una màquina de cinta solar fotovoltaica beneficia la producció de filferro rodó MBB, examinant els principis d'enginyeria, les innovacions de processos i els resultats del món real que la converteixen en una eina indispensable per a la indústria solar.

Taula de continguts

• 1. Què és el cable rodó MBB i per què importa als panells solars?
• 2. Què és una màquina de cinta solar fotovoltaica i com funciona?
• 3. Com el control de dibuix de precisió millora la consistència del diàmetre del cable?
• 4. Com garanteix el procés de recuit unes propietats mecàniques consistents?
• 5. Com redueix la uniformitat del recobriment els defectes i millora la connexió cel·lular?
• 6. Quins són els avantatges de producció del món real d'utilitzar una màquina de cinta solar fotovoltaica?
• 7. Preguntes freqüents (FAQ)
• 8. Conclusió

1. Què és el cable rodó MBB i per què importa als panells solars?

Per entendre els avantatges de la màquina de cinta solar fotovoltaica, primer hem d'entendre el producte que produeix: filferro rodó MBB. MBB, o Multi-Busbar, es refereix a una arquitectura de cèl·lules on s'utilitzen diversos cables prims per recollir el corrent de la cèl·lula solar, a diferència del disseny tradicional d'utilitzar 3 o 4 cintes planes més gruixudes. Aquesta arquitectura és un avenç important en la tecnologia de cèl·lules solars. En augmentar el nombre de barres, el camí de recollida actual s'escurça, reduint la resistència de la sèrie i millorant l'eficiència global de la cèl·lula. Els cables en si han de ser extremadament fins (normalment entre 0,25 mm i 0,4 mm de diàmetre) i estan recoberts amb un aliatge de soldadura per facilitar la connexió a la cèl·lula.

La transició al cable rodó MBB ha estat impulsada per la recerca implacable d'una major eficiència de les cèl·lules solars. L'ombrejat reduït dels cables rodons més prims augmenta l'àrea de recollida de llum de la cèl·lula. El camí de corrent més curt redueix les pèrdues resistives i el to més fi permet un control més precís de la sortida elèctrica de la cèl·lula. Aquests avantatges augmenten col·lectivament l'eficiència del panell solar en un 1-2%, la qual cosa suposa un guany important en el competitiu mercat solar. Tanmateix, la producció de filferro rodó MBB és significativament més difícil que la cinta tradicional. El diàmetre més petit i la necessitat d'un diàmetre i un gruix de recobriment ultra precisos requereixen un nou nivell de capacitat de fabricació.

La qualitat del cable rodó MBB té un impacte directe en el rendiment i la fiabilitat del panell solar. Un cable amb un diàmetre inconsistent tindrà una resistència variable, provocant punts calents i pèrdua de potència. Un cable amb un recobriment de soldadura desigual crearà juntes de soldadura febles, reduint la resistència mecànica i la fiabilitat del panell. Un cable amb una resistència a la tracció incorrecta pot trencar-se durant la manipulació. És per això que la producció de filferro rodó MBB és un procés de gran interès que requereix l'equip més avançat. A lesJiangsu Goodroller Machinery Co., Ltd., hem desenvolupat una màquina de cinta solar fotovoltaica que compleix aquests requisits exigents, assegurant que cada metre de filferro rodó MBB produït sigui de la màxima qualitat.

2. Què és una màquina de cinta solar fotovoltaica i com funciona?

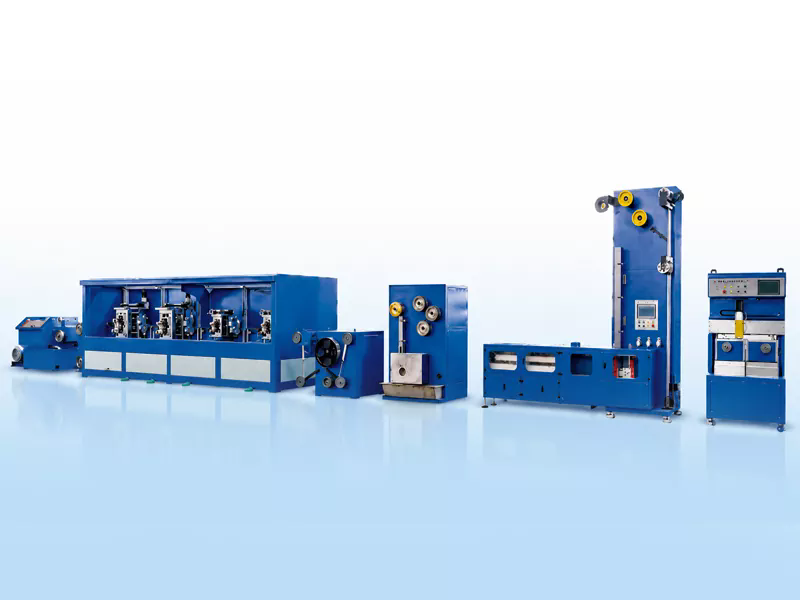

Una màquina de cinta solar fotovoltaica és una línia de producció especialitzada dissenyada per fabricar els cables d'interconnexió d'alta precisió utilitzats en panells solars, inclòs el cable rodó MBB. No és una simple màquina de trefilar; és un sistema sofisticat que integra diversos processos crítics en una única línia de producció contínua. La màquina normalment consta de quatre etapes principals: amortització, estirat, recuit i recobriment. El procés comença amb una bobina de filferro de coure, que s'alimenta a través d'una sèrie de matrius d'estirat, cadascuna redueix el diàmetre a l'especificació final. El procés de dibuix està controlat per un precís sistema de control de tensió que manté una força de tracció constant, assegurant que el cable no s'estira ni es trenqui.

Després de l'etapa de tret, el filferro entra a la secció de recuit. El recuit és un procés de tractament tèrmic que alleuja les tensions internes induïdes pel procés d'estirat, restaurant la ductilitat del fil i controlant-ne les propietats mecàniques, com la resistència a la tracció i l'allargament. La secció de recuit normalment consisteix en un forn multizona amb un control precís de la temperatura, que permet l'ajust dels paràmetres de recuit per aconseguir les propietats desitjades del cable. A continuació, el cable passa per una secció de refrigeració abans d'entrar a l'etapa de recobriment. El recobriment és un pas crític, ja que aplica una capa uniforme d'aliatge de soldadura al cable. El procés de recobriment es realitza normalment mitjançant un mètode d'immersió en calent, on el filferro passa per un bany de soldadura fosa. La temperatura del bany i la velocitat del cable es controlen amb precisió per garantir un gruix de recobriment consistent.

Una de les característiques clau d'una moderna màquina solar fotovoltaica de cinta és la seva integració de sistemes de control intel·ligents. Tota la línia de producció està supervisada i controlada per un PLC (controlador lògic programable) que coordina la velocitat, la tensió, la temperatura i el gruix del recobriment. Això garanteix que els paràmetres de producció es mantenen dins de les estrictes toleràncies necessàries per al cable rodó MBB d'alta qualitat. La nostra fàbrica de GRM Rolling Mill ha dissenyat la nostra màquina de cinta solar fotovoltaica centrant-se en la precisió, la fiabilitat i la facilitat d'operació. Entenem que els nostres clients necessiten una màquina que pugui produir filferro d'alta qualitat de manera coherent, i la nostra màquina està dissenyada per oferir aquest rendiment.

3. Com el control de dibuix de precisió millora la consistència del diàmetre del cable?

El paràmetre més crític en la producció de filferro rodó MBB és el diàmetre del cable. Fins i tot una variació d'unes poques micres pot afectar les propietats elèctriques i mecàniques del cable, provocant una pèrdua o trencament de potència. La màquina de cinta solar fotovoltaica aconsegueix una consistència de diàmetre excepcional mitjançant una combinació de matrius de dibuix de precisió i un control avançat de tensió. Les matrius de dibuix estan fetes de materials extremadament durs, com el diamant o el carbur de tungstè, i es fabriquen amb unes dimensions ultra precises. A mesura que el cable passa per cada matriu, el seu diàmetre es redueix en una quantitat específica. Els encunys estan disposats en una seqüència, amb cada matriu reduint el diàmetre una mica més. El filferro també es lubrica durant el procés d'estirat per reduir la fricció i el desgast de les matrius.

El sistema de control de tensió és l'altre component clau del control del diàmetre. Si la tensió del cable és massa alta, el cable s'estirarà i es farà més prim. Si la tensió és massa baixa, el cable no s'estirarà correctament, provocant variacions de diàmetre. La màquina solar PV Ribbon utilitza un sistema de control de tensió de bucle tancat que controla contínuament la tensió del cable i ajusta la velocitat dels cabrestes de dibuix per mantenir una tensió constant. Això assegura que el cable s'estira a una velocitat constant, donant lloc a un diàmetre uniforme. La tensió també es controla durant el procés de recuit, ja que el filferro s'estira pel forn. Això evita que el cable s'enfonsi o es trenqui a causa de l'expansió o contracció tèrmica.

Una màquina de cinta solar fotovoltaica normalment pot assolir una tolerància de diàmetre de +/- 2 micres, que és significativament millor que les +/- 10 micres típics de les màquines de trefilatge convencionals. Aquesta consistència millorada és crucial per al cable rodó MBB. Un cable amb un diàmetre constant proporciona una resistència constant, assegurant que la cèl·lula solar funcioni amb la seva eficiència òptima. També permet una connexió més fiable a la cèl·lula solar, ja que la junta de soldadura és més uniforme. Això es tradueix en un panell solar més fiable i eficient. La nostra fàbrica ha desenvolupat un sistema de control de tensió propi que és capaç d'aconseguir aquestes toleràncies estrictes, proporcionant als nostres clients el cable rodó MBB d'alta qualitat necessari per a les cèl·lules solars de nova generació.

4. Com garanteix el procés de recuit unes propietats mecàniques consistents?

Tot i que el diàmetre és crític, les propietats mecàniques del cable rodó MBB (la seva resistència a la tracció, ductilitat i elongació) són igualment importants. Aquestes propietats determinen com es comportarà el cable durant la manipulació, la soldadura i la vida útil del panell solar. Si el cable és massa rígid, serà difícil de manejar i es pot trencar durant el procés de soldadura. Si el cable és massa tou, es pot enfonsar o danyar fàcilment. El procés de recuit s'encarrega de controlar aquestes propietats. Durant l'estirament, el fil de coure s'endureix, es torna més dur i més trencadís. El procés de recuit escalfa el cable a una temperatura específica, després el refreda lentament, cosa que recristal·litza els grans de metall, alleuja l'estrès intern i restaura la ductilitat del cable.

En una màquina de cinta solar fotovoltaica, la secció de recuit és un forn multizona controlat amb precisió. El filferro passa per diverses zones, cadascuna a una temperatura diferent, per aconseguir el perfil de recuit desitjat. La temperatura i la velocitat del fil a través del forn determinen les propietats mecàniques finals. El forn normalment està equipat amb una atmosfera protectora, com ara nitrogen o hidrogen, per evitar l'oxidació del cable durant el procés d'alta temperatura. La secció de refrigeració que segueix el forn també està dissenyada per aconseguir una velocitat de refrigeració específica, que influeix encara més en l'estructura del gra i les propietats mecàniques.

Vegem un exemple concret: la resistència a la tracció del cable rodó MBB sol ser d'entre 25 i 35 kg/mm². Si el cable està recoit fins a una resistència a la tracció de 28 kg/mm², el cable tindrà una bona ductilitat i serà fàcil de manejar. Si el cable està poc recoit, la resistència a la tracció pot ser de 40 kg/mm², fent que el cable sigui trencadís. Si el cable està massa recoit, la resistència a la tracció pot baixar fins a 20 kg/mm², fent que el cable sigui massa tou. El control precís de la temperatura de la màquina solar PV Ribbon garanteix que el procés de recuit sigui repetible i coherent, permetent al fabricant produir cables amb les propietats mecàniques exactes requerides. A Jiangsu Goodroller Machinery Co., Ltd., tenim una àmplia experiència en el disseny de la secció de recuit de la màquina solar PV Ribbon, assegurant-nos que els nostres clients puguin produir filferro rodó MBB amb les propietats requerides.

5. Com redueix la uniformitat del recobriment els defectes i millora la connexió cel·lular?

L'últim pas crític en la producció de filferro rodó MBB és l'aplicació del recobriment de soldadura. El recobriment té dues finalitats: protegeix el cable de coure de la corrosió i facilita la connexió a la cèl·lula solar. El recobriment s'ha d'aplicar de manera uniforme i amb el gruix correcte. Si el recobriment és massa prim, pot ser que no proporcioni una protecció adequada o no formi una bona junta de soldadura. Si el recobriment és massa gruixut, pot reduir la conductivitat del cable i augmentar el cost de producció. La màquina de cinta solar fotovoltaica utilitza un procés de recobriment per immersió en calent, on el cable passa per un bany de soldadura fosa. La soldadura és normalment un aliatge d'estany-plom o estany-plom-plata, tot i que també s'utilitzen aliatges sense plom. La temperatura del bany i la velocitat del cable es controlen amb precisió per aconseguir el gruix de recobriment desitjat.

La uniformitat del recobriment s'aconsegueix mitjançant diversos mecanismes. El cable es neteja prèviament i sovint es flueix abans d'entrar al bany de soldadura per garantir una bona humectació. La temperatura del bany es controla fins a +/- 2 °C per mantenir una viscositat i una tensió superficial constants. El cable es retira del bany amb un angle controlat, cosa que ajuda a eliminar l'excés de soldadura. Aleshores, el cable revestit passa per un sistema de neteja, com ara un conjunt de ganivets d'aire o netejadors de ceràmica, per eliminar qualsevol excés de soldadura i assegurar un recobriment uniforme. A continuació, el filferro recobert final es refreda i s'enrotlla a una bobina de recollida.

La taula següent resumeix els paràmetres clau del procés per a la secció de recobriment d'una màquina de cinta solar fotovoltaica.

El recobriment uniforme proporcionat per la màquina de cinta solar fotovoltaica és essencial per a la fiabilitat del panell solar. Un recobriment consistent garanteix que la junta de soldadura entre el cable i la cèl·lula solar sigui forta i uniforme, cosa que proporciona un bon contacte elèctric i resistència mecànica. Això redueix el risc de fallada del panell solar. A Jiangsu Goodroller Machinery Co., Ltd., hem optimitzat la secció de recobriment de la nostra màquina de cinta solar fotovoltaica per oferir el recobriment de la més alta qualitat, garantint que el cable rodó MBB dels nostres clients compleixi els requisits més exigents.

6. Quins són els avantatges de producció del món real d'utilitzar una màquina de cinta solar fotovoltaica?

L'adopció d'una màquina de cinta solar fotovoltaica per a la producció de filferro rodó MBB ofereix una sèrie de beneficis de producció tangibles. Aquests beneficis es poden mesurar en termes d'augment del rendiment, millora de la qualitat del producte i reducció dels costos de producció. Examinem les maneres específiques en què una màquina de cinta solar fotovoltaica millora el procés de producció. Un dels beneficis més significatius és la reducció de la taxa de ferralla. La precisió de la màquina de cinta solar fotovoltaica, especialment els seus sistemes de control de bucle tancat, minimitza les variacions de diàmetre, les inconsistències de recuit i els defectes de recobriment. Això fa que una proporció més gran del cable compleixi les especificacions, reduint la quantitat de cable que s'ha de desballestar.

Un altre benefici és l'augment de la velocitat de producció. Una moderna màquina de cinta solar fotovoltaica pot funcionar a velocitats de 10-30 metres per minut, que és significativament més ràpid que les màquines més antigues. El funcionament d'alta velocitat, combinat amb la fiabilitat de la màquina, augmenta el rendiment global de la línia de producció. Això permet als fabricants satisfer la creixent demanda de filferro rodó MBB sense necessitat d'invertir en línies de producció addicionals. La màquina de cinta solar fotovoltaica també ofereix un control millorat del procés, que permet als fabricants produir cables amb propietats consistents, independentment de les variacions de les matèries primeres o de les condicions de funcionament. Això redueix la necessitat d'ajustos freqüents del procés i controls de qualitat, millorant encara més l'eficiència.

Els avantatges reals d'utilitzar una màquina de cinta solar fotovoltaica s'il·lustren a la taula següent, que compara el rendiment d'una línia de producció convencional típica amb una línia equipada amb una màquina de cinta solar fotovoltaica.

Aquestes xifres demostren que la màquina solar fotovoltaica de cinta no és només una millora incremental; és un canvi de pas en la producció de filferro rodó MBB. La combinació d'una precisió millorada, una velocitat més alta i una taxa de ferralla més baixa condueix a un augment significatiu de la producció i una reducció dels costos de producció. Per als fabricants de cable rodó MBB, invertir en una màquina de cinta solar fotovoltaica és un moviment estratègic que pot millorar la seva competitivitat i rendibilitat. La nostra fàbrica de GRM Rolling Mill es compromet a oferir als nostres clients màquines de cinta solar fotovoltaica de la més alta qualitat, ajudant-los a aconseguir aquests avantatges de producció reals.

7. Preguntes freqüents (FAQ)

Pregunta 1: Quins diàmetres de cable pot produir una màquina de cinta solar fotovoltaica?

Resposta: una màquina de cinta solar fotovoltaica típica pot produir filferro rodó MBB en un rang de diàmetres, normalment de 0,20 mm a 0,50 mm. El rang de diàmetres específics depèn de la configuració de la màquina i dels matrius utilitzats. La nostra fàbrica de Jiangsu Goodroller Machinery Co., Ltd. ofereix màquines que es poden personalitzar per produir diàmetres específics, i també podem proporcionar eines per a una àmplia gamma de mides. Els diàmetres més comuns per al cable rodó MBB són 0,25 mm, 0,30 mm i 0,35 mm, però la màquina es pot adaptar a altres mides segons sigui necessari.

Pregunta 2: Quins tipus de recobriments de soldadura pot aplicar la màquina de cinta solar fotovoltaica?

Resposta: La màquina de cinta solar fotovoltaica pot aplicar una varietat de recobriments de soldadura, inclosos aliatges estàndard d'estany-plom (SnPb), aliatges sense plom (com ara SnAgCu, SnBi i SnAg) i aliatges personalitzats. El tipus de recobriment ve determinat per la composició del bany de soldadura. La màquina està dissenyada per funcionar amb diferents aliatges de soldadura ajustant la temperatura del bany i la velocitat del cable. La nostra fàbrica pot proporcionar orientació sobre el millor aliatge de recobriment per a la vostra aplicació específica i pot subministrar l'equip necessari.

Pregunta 3: Com gestiona la màquina solar PV Ribbon diferents materials de filferro?

Resposta: La màquina de cinta solar fotovoltaica està dissenyada principalment per a cables de coure, que és el material estàndard per als cables d'interconnexió fotovoltaics. Tanmateix, la màquina també pot manejar altres materials, com ara coure platejat o alumini, amb els ajustos adequats als paràmetres del procés. És possible que els processos de dibuix i recuit s'hagin de modificar per a diferents materials i el procés de recobriment s'ha d'adaptar a l'aliatge de soldadura específic. La nostra fàbrica pot personalitzar la màquina per gestionar els vostres requisits específics de material de filferro i recobriment.

Pregunta 4: Quins són els requisits de manteniment d'una màquina de cinta solar fotovoltaica?

Resposta: La màquina de cinta solar fotovoltaica està dissenyada per a un funcionament fiable amb un manteniment mínim. El manteniment rutinari inclou la neteja de les matrius de dibuix, la comprovació del sistema de control de tensió i el seguiment de l'estat de les corretges i els coixinets. El forn de recuit també requereix una inspecció i calibratge periòdics dels sensors de temperatura. El bany de soldadura requereix una neteja regular i la reposició de l'aliatge de soldadura. La nostra fàbrica ofereix un manual de manteniment complet i ofereix suport tècnic per ajudar els clients a mantenir les seves màquines en funcionament al màxim rendiment.

Pregunta 5: Quina és la vida útil típica d'una màquina de cinta solar fotovoltaica?

Resposta: una màquina de cinta solar fotovoltaica d'alta qualitat pot tenir una vida útil de 10 a 15 anys o més, depenent del nivell de manteniment i de les condicions de funcionament. Els components clau que poden requerir la substitució al llarg del temps inclouen les matrius de dibuix, els elements de calefacció del forn de recuit i els components del bany de soldadura. La nostra fàbrica de Jiangsu Goodroller Machinery Co., Ltd. ofereix una gamma completa de peces de recanvi i suport tècnic per garantir que les nostres màquines continuïn funcionant de manera fiable durant tota la seva vida útil.

8. Conclusió

La màquina de cinta solar fotovoltaica és una eina essencial per a la producció de filferro rodó MBB d'alta qualitat. El seu dibuix de precisió, el recuit controlat i les seves capacitats de recobriment uniforme permeten als fabricants produir filferro amb una consistència excepcional, donant lloc a ferralla reduïda, augment de la velocitat de producció i un millor producte final. Invertint en una màquina de cinta solar fotovoltaica, els fabricants poden satisfer la creixent demanda de panells solars d'alta eficiència alhora que redueixen els seus costos de producció i milloren la seva petjada ambiental. Els avantatges de la màquina de cinta solar fotovoltaica s'estenen més enllà de la línia de producció; contribueixen al desenvolupament de plaques solars més eficients i fiables, accelerant la transició cap a un futur energètic sostenible.

A Jiangsu Goodroller Machinery Co., Ltd., estem compromesos a avançar en la tecnologia de producció de cables d'interconnexió solar. Les nostres màquines de cinta solar fotovoltaica estan dissenyades tenint en compte la precisió, la fiabilitat i la facilitat d'operació, garantint que els nostres clients puguin produir filferro rodó MBB de la més alta qualitat. Et convidem a contactar amb nosaltres per conèixer més sobre les nostres màquines i com poden beneficiar les teves operacions de producció.

Poseu-vos en contacte amb Jiangsu Goodroller Machinery Co., Ltd. avuiper descobrir com la nostra màquina de cinta solar fotovoltaica pot transformar la vostra producció de cable rodó MBB.
