Casa > Productes > Laminador > Màquina de cinta solar fotovoltaica > Línia de producció de cintes de barres PV

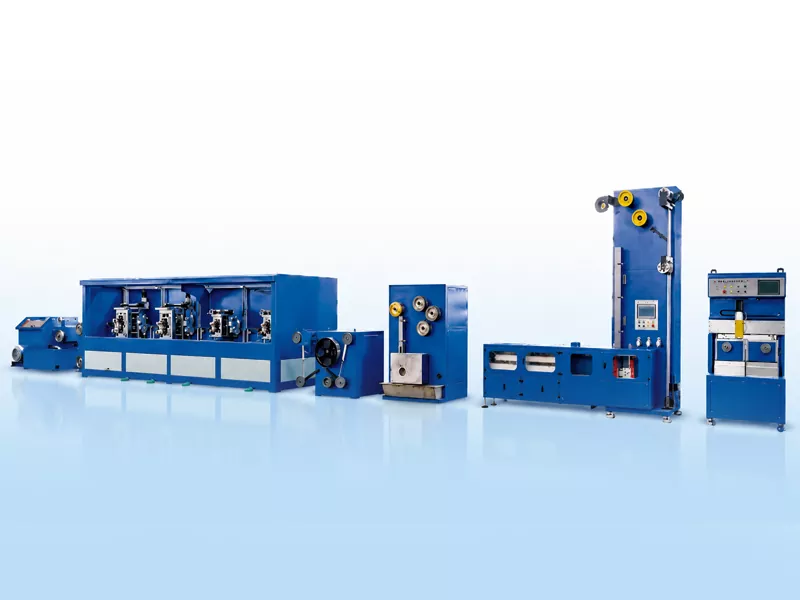

Línia de producció de cintes de barres PV
La línia de producció de cintes de barres PV GRM està dissenyada per processar contínuament el cable rodó de coure sense oxigen TU1 en una cinta conductora plana recoberta d'estany d'alta precisió. La línia és adequada per a la producció de cintes d'interconnexió fotovoltaica, cinta de barres i cintes reflectants.La línia completa integra trefilatge, laminació de precisió, recuit continu, tractament de flux, recobriment d'estany per immersió en calent i presa automàtica. Ajuda als fabricants de cintes fotovoltaiques a controlar la precisió de l'amplada i el gruix, la qualitat del recobriment d'estany, la rectitud de la cinta i la consistència de la bobina.La línia de producció de cintes de barres GRM té aproximadament 26 m de llarg i 3 m d'amplada, amb un pes total de la línia d'unes 14 tones. La velocitat de disseny pot arribar fins a 150 m/min, depenent de la mida del fil de coure, les dimensions de la cinta acabada, la velocitat d'estany i el mètode de recollida. En condicions de producció típiques, la producció mensual pot arribar a aproximadament 60-80 tones.
Envieu la consulta
Descripció del producte
Des de filferro de coure fins a la cinta de barres acabada
La línia de producció de cintes de barres PV utilitza principalment filferro de coure com a matèria primera. El filferro s'estira primer al diàmetre necessari per a l'enrotllament i després es forma una cinta plana mitjançant un rodatge de precisió multistand. Després de la rodadura, la cinta de coure passa per un recuit continu per ajustar les seves propietats mecàniques, seguit d'un tractament de flux i un recobriment d'estany per immersió en calent. Finalment, la cinta acabada s'enrotlla mitjançant el sistema automàtic de presa sobre bobines o bobines de creps.
Màquina de dibuix
El filferro de coure es treu a través de matrius fins a un diàmetre de 2,6-3,0 mm, llest per a rodar.
4 suport de rotlle
El filferro de coure rodó s'enrotlla en una cinta plana, amb una precisió d'amplada i gruix controlada.
Recuit
El recuit de curtcircuit s'utilitza amb protecció de gas inert i refrigeració per aigua circulant per millorar les propietats mecàniques de la cinta de coure.
Revestiment d'estany
S'utilitza un recobriment d'estany per immersió en calent. Els ganivets d'aire controlen el gruix de la capa de llauna i els ventiladors de refrigeració ajuden a estabilitzar la qualitat de la superfície. Gruix del recobriment d'estany d'una sola cara: 0,01-0,025 mm.
Canvi automàtic de bobina
Les funcions opcionals inclouen el desplaçament del servo, el canvi automàtic de la bobina, el tall automàtic i la cinta automàtica.
Precisió de presa
Bobinat de bobina: fins a 30 kg.
Bobina de pancake: opcional 1-2 kg.
R+D i patents
Des del 2015, GRM ha continuat desenvolupant equips de fabricació per a cinta d'interconnexió fotovoltaica i cinta de barres. L'empresa ha obtingut múltiples patents tècniques relacionades amb el laminat de precisió, la integració de línies de producció i els processos de fabricació de cintes fotovoltaiques.
Tecnologies patentades GRM per a equips de fabricació de cintes fotovoltaiques
Característiques clau
- Producció contínua des de l'entrada de fil de coure fins a la sortida de la cinta de barres recoberta d'estany acabada.
- Millora la consistència dimensional, la uniformitat del recobriment i la qualitat del bobinat.
- La coordinació de la tensió i la presa automàtica ajuden a reduir les interrupcions de producció i la intervenció manual.
- Admet la producció de cintes de barres estàndard i de barres reflectants per a diferents requisits de materials del mòdul fotovoltaic.
- Ofereix als fabricants de cintes fotovoltaiques una solució de producció integrada centrada en el control del procés, la consistència del producte i l'eficiència de la producció.
Preguntes freqüents
Amplada acabada: 3-8 mm.
Gruix acabat: 0,2-0,4 mm.
Tolerància a l'amplada: ±0,085 mm.
Tolerància de gruix: ±0,01 mm.
Resistència a la tracció: ≥260 MPa.
Limitació de fluència: 90-130 MPa.
La línia utilitza un recobriment de llauna d'immersió en calent, amb una cobertura total al voltant de la cinta, incloses les dues vores laterals.
El quart estand del laminador de quatre suports està equipat amb dos sistemes de mesurament làser, un per mesurar l'amplada i un per mesurar el gruix. Les dades de mesura es poden mostrar a l'HMI.
La línia de producció de cintes de barra PV està dissenyada principalment per a cables de coure sense oxigen TU1. Es poden proporcionar configuracions personalitzades segons diferents aliatges de coure, dimensions del producte i requisits especials de cinta.
