4 Laminadors de banda estreta alta reversibles

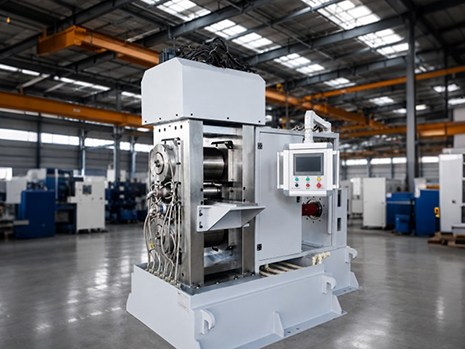

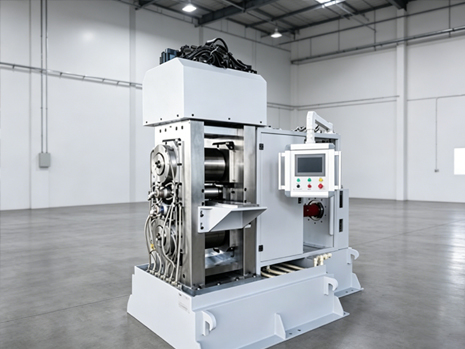

Els laminadors de cinta estreta GRM-S 4 reversibles de la fàbrica GRM estan dissenyats per aenrotllament de precisió de tires estretes per sota de 140 mm d'amplada. Equipat amb una estructura de laminació reversible, un PLC, una pantalla tàctil i un sistema de control servo, el molí permet el laminament de múltiples passades de materials de tires de tall amb una precisió excel·lent de gruix, planitud de cinta i qualitat de vora. És una solució ideal per a aplicacions d'alt valor que requereixen precisió i flexibilitat de producció.

Envieu la consulta

Descripció del producte

Els molins inversors GRM d'un sol suport són adequats per a laminació de precisió de diversos materials, com ara acer al silici, acer inoxidable, aliatges d'alumini i aliatges de titani. El mode de rodament reversible permet una programació de passades flexible segons les propietats del material i el gruix de l'objectiu.

Amb un disseny compacte i una alta relació cost-rendiment, el molí és especialment adequat per a la producció de lots petits a mitjans, aplicacions d'R+D i processament de diverses especificacions.

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materials aplicables

Cintes d'aliatge de plata i plata

Cintes d'aliatge d'alumini

Cintes revestides a base d'alumini

Cintes d'acer inoxidable

Cintes d'acer al silici

Aliatge de titani i tires revestides de titani

Configuració

Una plataforma de recepció tant a l'entrada com a la sortida

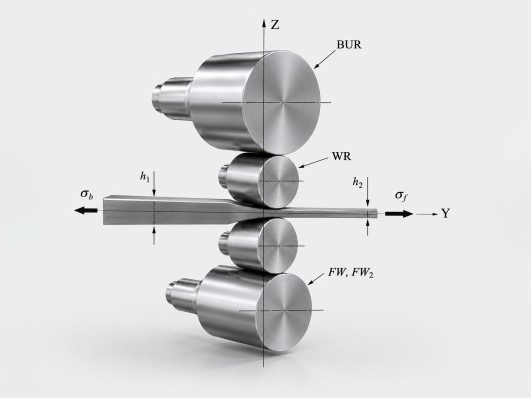

Unitat principal de laminador inversor de 4 altes

Rotlles superiors i inferiors d'accionament independent per a un rodament asíncron

Sistema de control integrat PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

Dades tècniques

Tipus d'estand	Molí inversor 4-High Single Stand
Gruix d'entrada	0,5 – 10 mm
Gruix de sortida	0,2 – 0,8 mm
Amplada de la tira	100 – 140 mm
Tolerància al gruix	±0,015 mm
Lubricació dels coixinets	Lubricació automàtica d'oli en circuit tancat
Diàmetre del rotlle de seguretat	Φ300 × 200 mm
Diàmetre del rotlle de treball	Φ120 × 200 mm
Velocitat de disseny	0 – 0,4 m/s
Força de rodament	≥ 80 T

Avantatges

Disseny de rodament reversible

Control de passada flexible per a diferents materials i rangs de gruix.

Control d'alta precisió

Els 4 laminadors reversibles de banda estreta alta estan equipats amb servoaccionament complet i un sistema de control PLC, aconseguint una precisió de gruix de fins a ± 0,015 mm.

Disseny compacte del suport del molí

Disseny d'un sol estand amb una petita empremta, ideal per a la producció de lots petits i mitjans amb múltiples especificacions de producte.

Opcions

Sistema de calefacció per rotlle electromagnètic (150–250 °C)

Permet canviar entre els modes de laminació en fred i els modes de laminació en calent.

Estructura de conversió de 4 a 2 alts

Reservat per a futures aplicacions d'expansió de processos i laminació en calent.

PMF

P1: Quina és l'amplada màxima de la tira?

GRM: L'amplada màxima de la cinta és de 140 mm, dissenyada per a aplicacions de laminació de tires estretes de precisió.

P2: El molí pot processar acer inoxidable i acer al silici?

GRM: Sí. Els nostres laminadors reversibles de 4 bandes estretes altes són especialment adequats per a materials difícils de rodar com l'acer inoxidable i l'acer al silici.

P3: El molí pot funcionar amb línies de recuit o decapat?

GRM: Sí. GRM pot proporcionar solucions integrades que inclouen línies de recuit, sistemes de decapat i equips de manipulació de bobines.

GRM s'especialitza en solucions de laminació de tires estretes de precisió, proporcionant equips d'alta precisió, fiabilitat i rendibilitat. A més dels molins inversors d'un sol suport, també oferim molins de laminació compactes multistand, línies de laminació contínua i sistemes de processament de metalls personalitzats.
Poseu-vos en contacte amb nosaltres avui per obtenir una solució de laminació a mida per als vostres requisits de material i producció.
